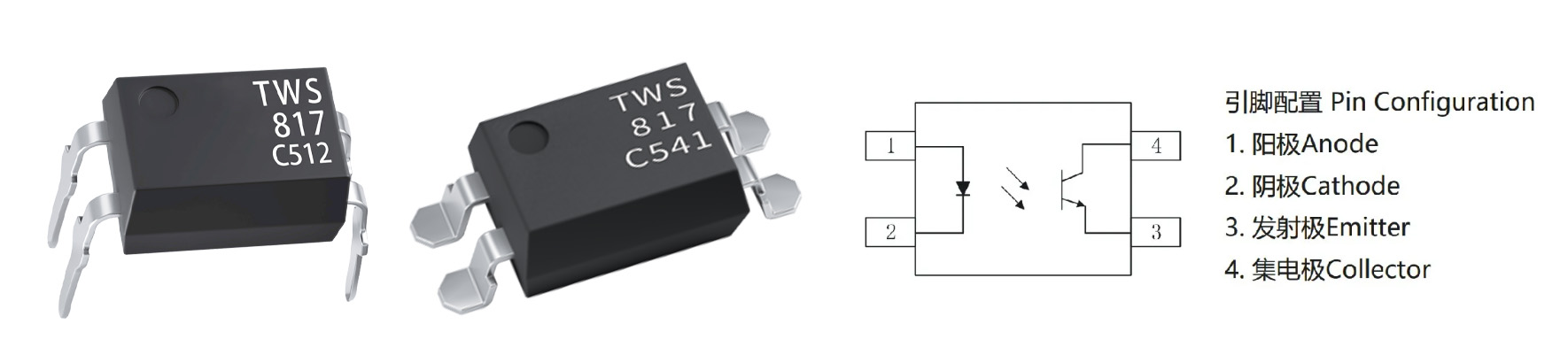

TWS817是由深圳太为半导体有限公司推出的一款经典的晶体管输出型光电耦合器，采用4引脚DIP/SOP封装，由红外发光二极管和光电晶体管组成。其核心参数包括隔离电压5000V rms，宽电流传输比CTR 50~600%（IF=5mA，VCE=5V）、正向压降1.2V及-55℃~+110℃工作温度范围。通过光媒介实现输入与输出端的电气隔离。

TWS817广泛应用于

开关电源与电源适配器：TWS817在开关电源中主要用于反馈控制回路，实现一次侧（高压侧）与二次侧（低压侧）之间的电气隔离和稳压控制。通过光耦的隔离反馈机制，调节PWM控制器的占空比，确保输出电压稳定。其5000Vrms的隔离电压有效阻断高压串扰，保护低压控制电路。

工业控制系统：在PLC（可编程逻辑控制器）、变频器、工业自动化设备中，TWS817用于数字输入/输出隔离，保护低压控制电路免受高压现场设备的干扰。

家电产品：在家用电器如空调、洗衣机、微波炉、热水器、电视等产品中，TWS817实现控制板与功率执行部件之间的安全隔离。

通信设备：在调制解调器、传真机、手机等通信设备中，TWS817用于信号隔离和电平转换，减小电路干扰并简化电路设计。在整体服务数传网络调制解调器的制造和使用中也广泛应用。

仪器仪表等设备：在示波器、万用表等测试仪器中，TWS817隔离被测信号与仪器内部电路，保证信号不失真传输，同时保护操作人员安全。

选型与使用注意事项

选型要点

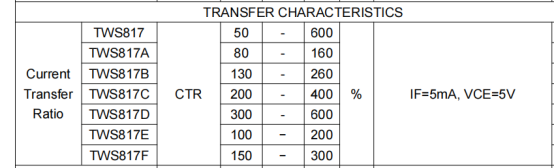

CTR等级选择：根据实际需求选择合适档位（50%-600%），过高易致系统震荡，过低则驱动不足

封装形式：根据电路板空间和隔离电压要求选择DIP（5000Vrms）或SOP（5000Vrms）

温度范围：确保所选型号满足应用环境的工作温度要求

使用注意事项

工作电流控制：输入侧正向电流≤20mA（典型值），避免LED寿命缩短

散热管理：高温或大电流应用需加强散热

电源隔离：输入和输出端必须使用独立的隔离电源

PCB布局：缩短引线长度以降低噪声干扰，输入输出部分应明确分开

TWS817凭借其高隔离电压、可靠性能、合理成本和广泛适用性，成为电子设计领域的经典光耦型号，在从消费电子到工业控制的众多应用中发挥着"隔离卫士"的关键作用
